鋁桿連鑄連軋生產線 Aluminium Rod Continuous Casting and Rolling Line 采用連鑄連軋法工藝生產：鋁合金桿、導電鋁桿、鋼砂鋁等，產品的桿徑：Ф9.5、Ф13、Ф15mm等多種規格。

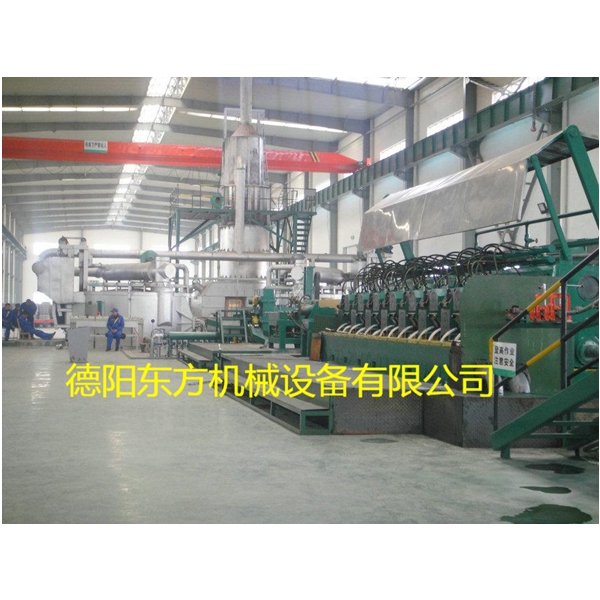

UL+Z-1500+255/14 鋁合金連鑄連軋生產線
UL+Z-1500+255/14 Aluminium & Alloy Rod Continuous Casting and Rolling Line
型 號 | UL+Z-1500+255/14型鋁合金連鑄連軋生產線 | ||
用 途 | 本機組采用連鑄連軋的工藝方法生產電工用普鋁,鋁合金桿成品桿徑Φ9.5mm。 | ||
主要組成 | 熔鋁爐、保溫爐、五輪式連鑄機、油壓剪切機、校直機、培頻加熱器、連軋機、收線。 | ||

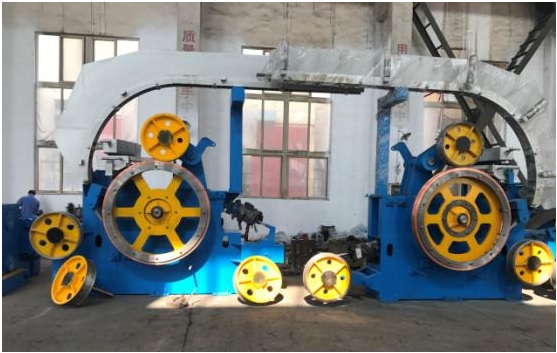

連鑄機 | 出桿直徑 | Ф9.5 mm | |

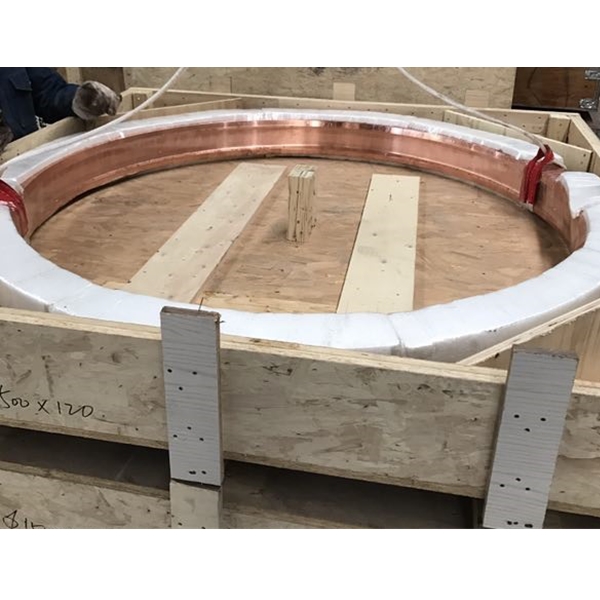

結晶輪直徑 | Ф1600 mm | 生產能力 | 2.7－4 t／h |
鑄錠截面積 | 約2300 mm2 | 型 式 | 水平、垂直輥機架各1；Y型上下傳動機架各6 |
出錠速度 | 8-12 m／min | 機架數 | 14 |
鑄機電機 | Z2-52 4 Kw 1000 r/min | 軋輥名義尺寸 | 255mm |

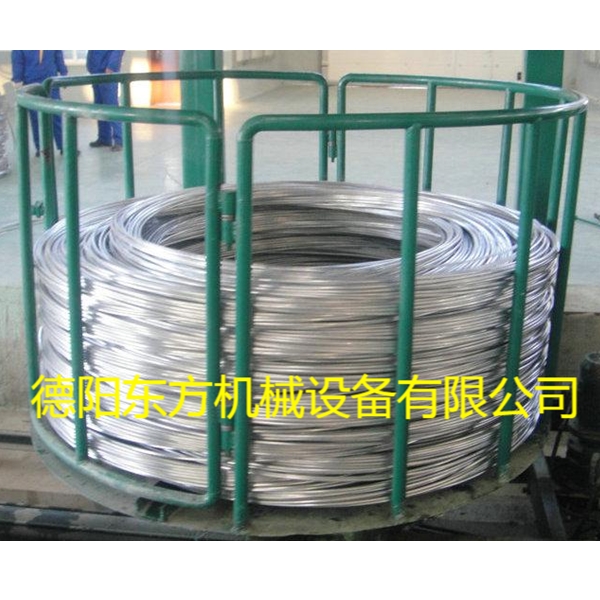

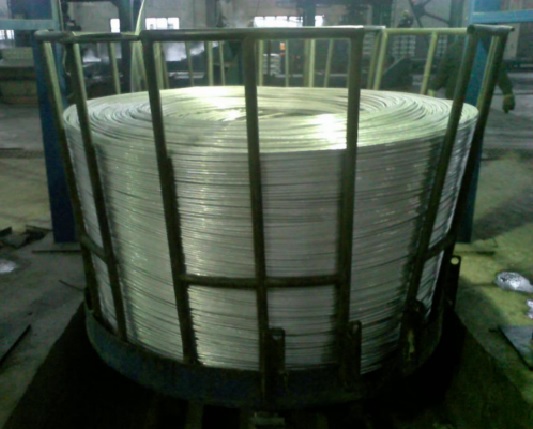

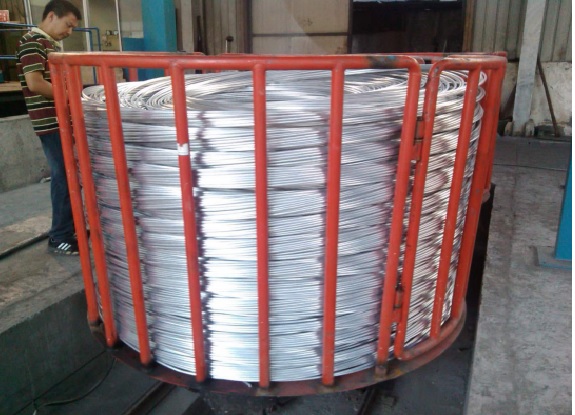

成圈收線 | 終軋速度 | V＝4-6m／s | |
收線直徑 | Φ1500～Φ2300mm | 軋機電機功率 | Z4-355-32 355 Kw 600 r/min |
連軋機 | 控制方式 | 全數字式（西門子）直流調速、PLC人機界面。 | |

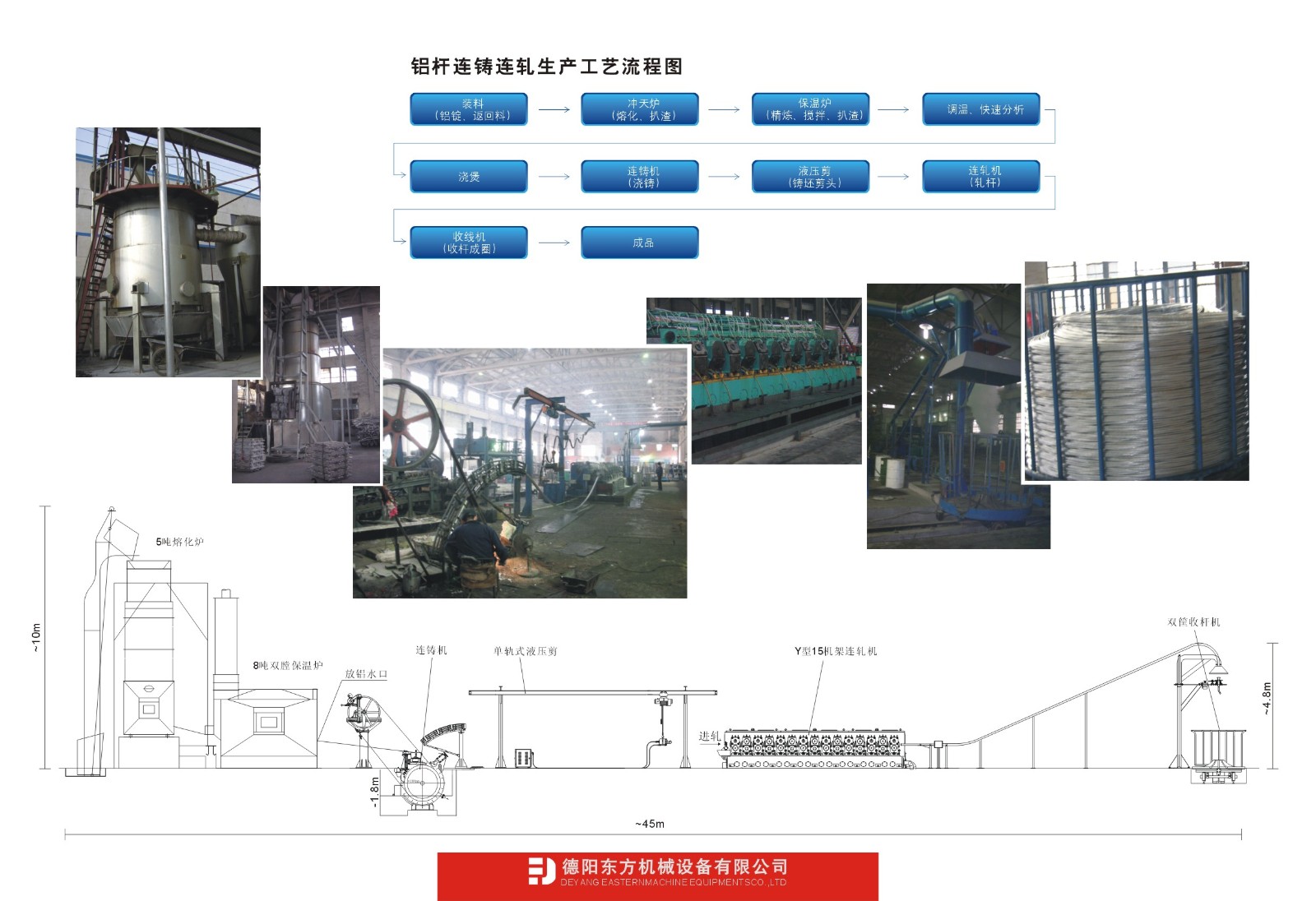

鋁桿連鑄連軋生產線 Aluminium Rod Continuous Casting and Rolling Line

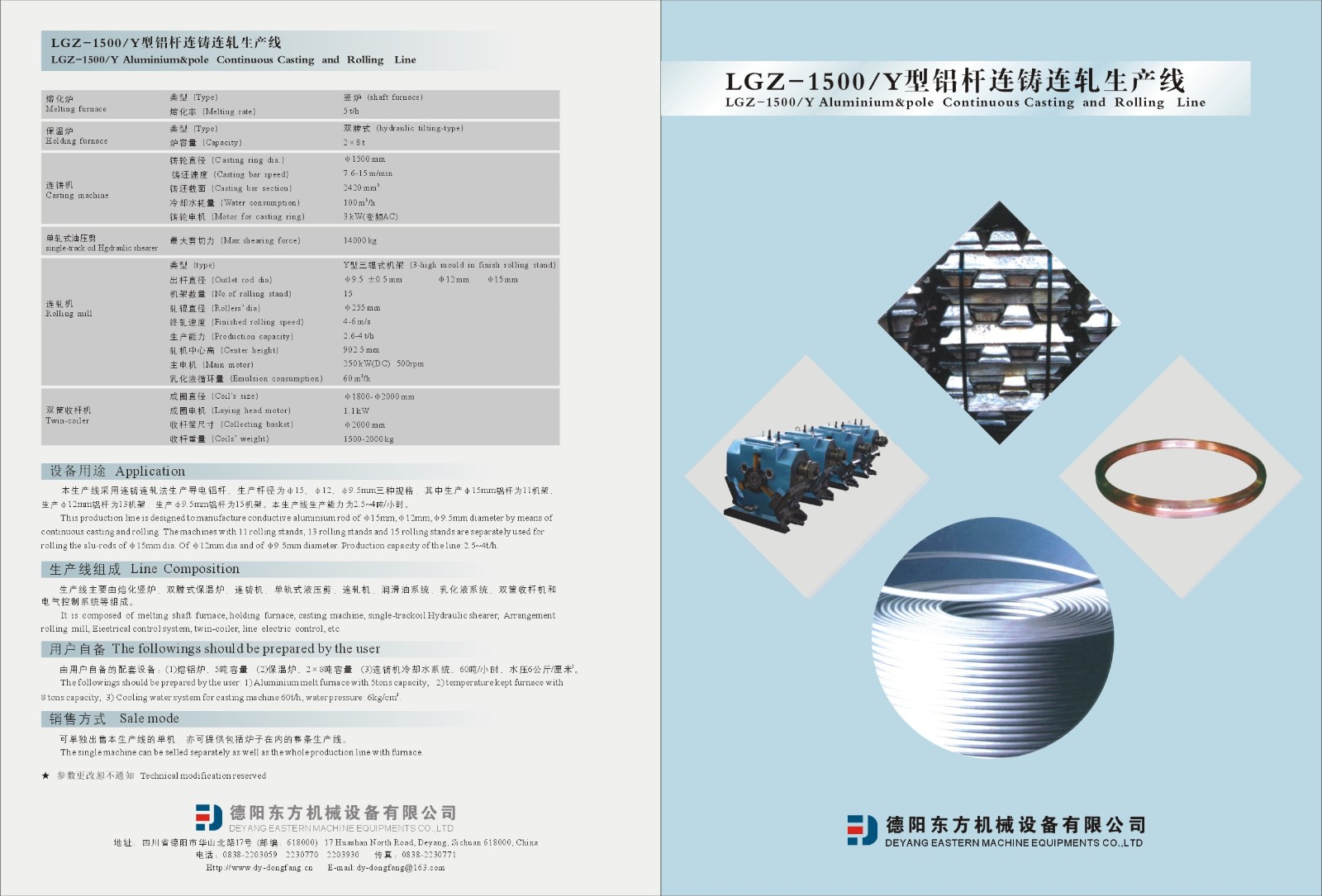

型 號 | LGZ－1500／Y型鋁桿連鑄連軋生產線 | ||||
用 途 | 本設備采用連鑄連軋法工藝生產導電鋁桿，生產的桿徑為Ф9.5mm(Ф13、Ф15)三種規格。 | ||||
主要組成 | 連鑄機、單軌式油壓剪、Y型連軋機、電控。 | ||||
連鑄機 | 最大剪切力 | 12000Kgf | 軋輥名義尺寸 | 255mm | |
結晶輪直徑 | Ф1500mm | 最大剪切行程 | 65mm | 相鄰機架傳動比 | 1:1.25 |
結晶輪截面積 | 2444mm2 | 電動機功率 | 4KW h=960r／min | 終軋速度 | V-6.2m／s |
鑄錠面積 | 2420 mm2 | Y型連軋機 | 軋制中心高 | 902.5mm | |
澆鑄速度 | 7.8-15.6m／min | 出桿直徑 | Ф9.5mm(Ф13、Ф15) | 主電機功率 | 250Kw |
結晶輪轉速 | 1.66-3.3r／min | 生產能力 | 2.6－4.2t／h | 設備總尺寸 | 32050×7200×4200 |
電動機功率 | 3Kw | 型 式 | 三輥Y型 | 設備總功率: 約350kw | |
單軌式油壓剪或滾剪 | 機架數 | 15 (13、ll) | 機械重量: 約65噸 | ||
