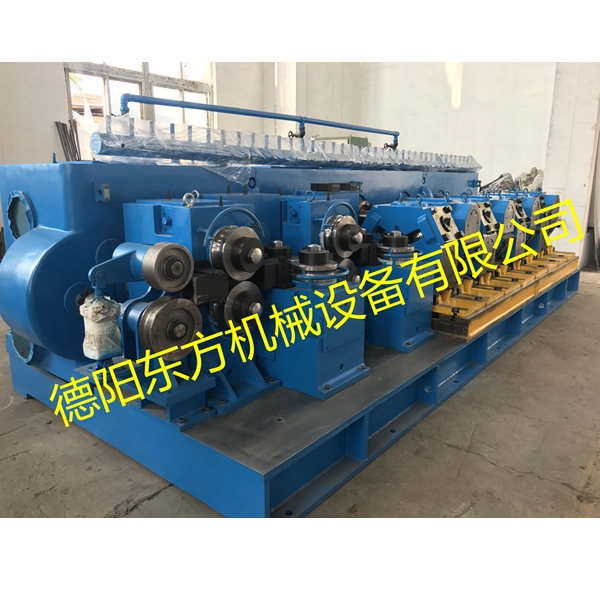

型 號 | Y型鎂銅桿軋機 | |||||
用 途 | 本設備作為冷軋銅鎂、銅桿之用，將Φ17mm-Φ20mm銅桿成批冷軋至Φ6.7mm-Φ8mm。 | |||||
主要組成 | 放線架、冷軋機、出桿引管裝置、繞桿機、剪刀機、潤滑系統、乳液系統、電控。 | |||||
主 要 技 術 指 標 | ||||||
進軋坯料mm | Ф17 | Ф20 | 型 式 | 三輥Y型 | 牽引電動功率 | 3KW |
出桿直徑mm | 6.7、8.0 | 6.7、8.0 | 名義輥徑mm | 255 | 收卷電機功率 | 4KW |
軋制道次 | 10、8 | 12、10 | 上傳動機架 | 6付 | 成圈最大直徑 | Ф500 |
終軋速度m/s | 1.52、1.05 | 下傳動機架 | 6付 | 成圈最大重量 | ～2t | |
孔型系統 | 弧三角－園孔形 | 主電機 | 180KW | 收線盤規格 | 600×1500×1000 | |
相鄰機架傳動比 | 1.20 | 剪切坯料 | ～Ф20mm銅棒 | 機械重量：約50.4噸 | ||
平均延伸系數 | 1.20 | 剪切方式 | 油壓剪切 | 年產量：4000-6000噸（二班制） | ||

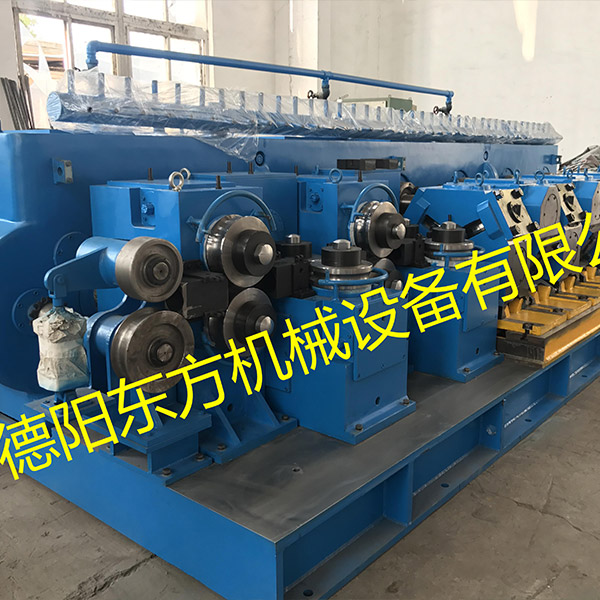

型 號 | ZZS-255/8型銅桿軋機 | ||||
用 途 | 本設備為上引法連鑄的光亮無氧銅桿冷軋之用，將Ф17mm銅桿成批冷軋至Ф8mm。 | ||||
主要組成 | 放線、銅軋機主機、 收線機、液壓剪切機、潤滑系統、乳液系統、電控。 | ||||
主 要 技 術 數 據 | |||||
銅軋機主機 | 平均延伸系數 | 1.20 | 剪切坯料 | ～Ф17mm無氧銅棒 | |
進軋坯料 | Ф17 mm | 型 式 | 三輥Y型 | 剪切斷面 | ～314 mm2 |
出桿直徑 | Ф8 mm | 名義輥徑 | 255 mm | 剪切方式 | 油壓剪切 |
軋制道次 | 8 | 上傳動機架 | 4付 | 收線機 | |
終軋速度 | 1.56 m/s | 下傳動機架 | 4付 | 收線成圈直徑 | Ф1400×Ф700×800 |
孔型系統 | 弧三角－園孔形 | 主電機 | 130 KW | 收線速度 | 1.05-1.62 m/s |
相鄰機架傳動比 | 1.20 | 液壓剪切機 | 收線容量凈重 | 2-3 t | |
